钻头测量仪LDM1020

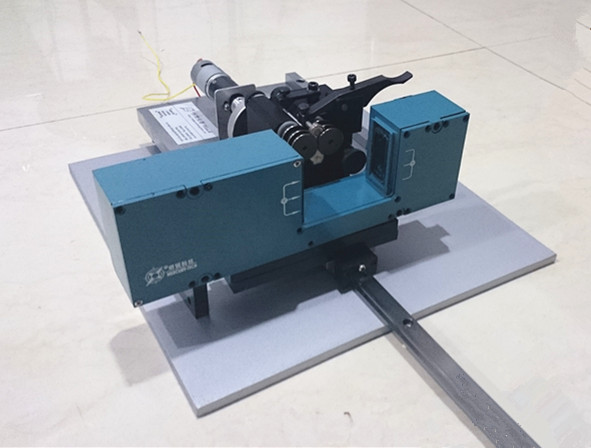

钻头检测仪 LDM-1020

一、概述

   LDM1020外径测控装置是采用激光扫描原理进行非接触在线测量的高精度测控装置，主要应用于各种工件、管材、线材、玻璃管等加工工件的外径和尺寸测量。配以辅助装置可用于各种回转体的锥度、圆度、轴向跳动等的测量。

二、性能指标：

测量范围及精度(单位为mm)：

产品名称

激光测径仪

型号：LDM20

测量范围：0.1-20mm

精度：±0.0005

测量方式：激光扫描法

激光器：红色可视半导体激光器

激光器输出功率：〈2mW

工作电压：～220V±15％   50--60Hz

工作温度：－10～40℃

环境湿度：<85％RH

工作方式：连续

耗    电：<30W

外形尺寸：测量头(不含支架)　500mm(长)X120mm(宽)X55mm(高)

三、显示控制单元(型号:DDC-7200):

与测径仪配合使用，远程显示和控制。

适用于直流电机、变频调速电机、电磁调速电机、整流子电机。

使用本控制器，可以根据外径的变化控制挤出机或牵引机速度，使外径在公差范围内，提高产品质量，降低消耗。

★可连接PLC、工控机、专用控制器。

★可配PROFIBUS-DP转换器与进口设备连接。

★对挤出机和牵引机进行自动反馈控制。

★超差报警输出

◆通信距离:>500m

◆输出电压:±10V

◆RS232/RS485通信接口

◆可设定控制挤出机或牵引机
